Tabla de medidas Plantillas
Cuando hice las páginas, no me di cuenta que el tema de las 'plantillas'
de la tercera tabla tenía sus secretos también. Quizás como ingeniero
tomo estas cosas como demiado evidente!
Siguen aquí un par de indicaciones que, a lo mejor, aclaran un poco el
tema.

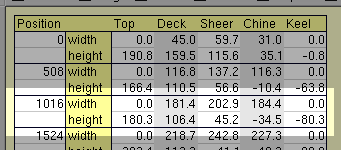

La tabla arriba, tiene dos grandes secretos:
- es sólo la mitad de la plantilla (la otra mitad es simétrica)
- las medidas de altura están dadas respecto una línea de agua
imaginaria (los valores negativos están 'bajo agua')
Para dar un ejemplo, tomaremos la plantilla remarcada. La medida
de la columna a la izquierda (1016mm) es el lugar desde la proa donde
tendría que calzar la plantilla al kayak. En la realidad esta medida
no es para nada útil. Algunas de las plantillas calzan, pero a otra
distancia bastante diferente. No quita de la utilidad, ya que ayudarán
mucho en estimar la forma de las dos mitades del kayak.
Los 5 pares de valores (5 columnas) describen 5 puntos para dibujar
la forma. Quizas lo más facil es de utilizar un papel doblado, y
usar el doblez como referencia vertical.

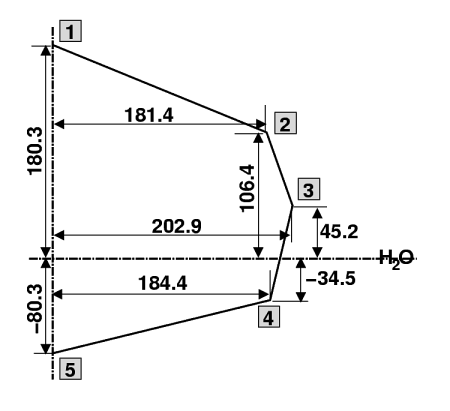

En el dibujo que sigue estan marcados los 5 pares de valores (el
número sobre gris es la columna).
Cuando cortan el papel - todavía doblado - obtendrán directamente
la plantilla completa. Un par de sugerencias:
- Cuando lo cortan de la madera, la parte útil es la parte externa!
- Aquí decidí de cortar la plantilla horizontalmente en el punto
3, para obtener dos formas - una para cada mitad del kayak. Asi
podía trabajar en las dos mitades a la vez.
- Marcar bien las plantillas, y si decide cortarlas en dos, marcar
ambas partes!
- No es preciso de fabricar todas las plantilla de la tabla. Con
algunas, en lugares claves, como en frente y atras de la apertura
del navegante (donde cambia la forma muy rápidamente), es suficiente.
|
