En esta página: - Medidas originales - Medidas desplazadas - Cortes
Mas información: - Uso de las tablas - Plantillas - Marcar la madera

Tres tablas

Abajo siguen tres tablas:

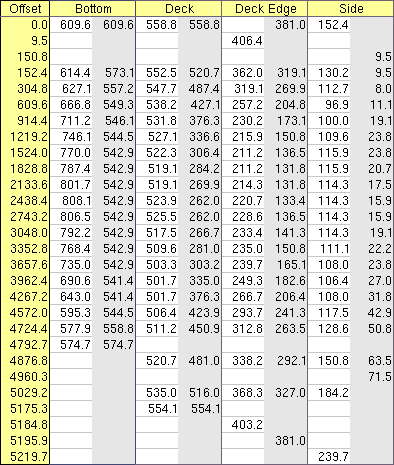

Tabla 1: Medidas originales

Medidas originales Esta es la tabla con las medidas originales - convertidos en milímetros.

Las placas de terciado en EE.UU. parecen un par de centímetros mas anchas, y resulta imposible de cortar las partes de la mitad de una placa de 1.60 metros de ancho. Entonces, hice un par de modificaciones en la ubicación (no en la forma) y resultó la tabla abajo.

Los nombres de los paneles en la tabla están en Inglés, ya que fueron también enviados al sitio original.

Bottom
Fondo
Deck
Cubierta
Deck edge
Borde de la cubierta
Side
Costado (= borde del fondo)
Offset
Distancia

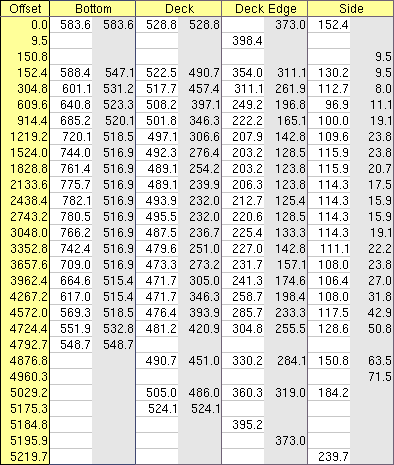

Tabla 2: Medidas desplazadas

Tabla con paneles desplazados La columna de la izquierda indica la separación de las líneas verticales en el plano. En cada línea vertical, luego hacer una marca a las distancias marcadas en las otras columnas.

Referirse al dibujo de arriba para ver como luego unir las marcas. Para unirlas, utilizar alguna forma moldeable para facilitar el trazado. Aquí, encontré un tramo de guía-cables que tenía la flexibilidad adecuada...

Ojo! Hay más líneas verticales que el dibujo! En el dibujo se marcaron solamente las lineas cada 6 ó 12 pulgadas. En la tabla figuran también líneas que indican el inicio/fin de una parte.

Tómese el trabajo de hacer el trazado lo mejor posible. Una precisión de décimas de milímetros (como en la tabla) no es necesaria, pero por lo menos traten de acercarse al medio milímetro...

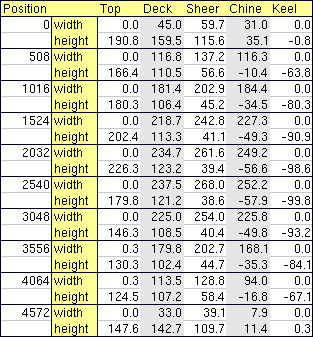

Tabla 3: Cortes

Medidas para moldes Esta es la tabla traducida en mm de las formas para el kayak. Es la misma información que en el sitio original, con los mismos problemas: las formas no calzan exactamente en el desplazamiento (primera columna) indicado. En algunos casos lejos. Pero son muy útiles para la costrucción.
Las medidas son:
width
Medido del centro hacia la izquierda y la derecha
height
Medida desde la línea de agua hacia arriba (positivos) y hacia abajo (valores negativos)
top
Punta mas alta de la cubierta
deck
Borde de la cubierta
sheer
Borde exterior del casco
chine
Unión fondo/borde del fondo
bottom
Punta mas bajo del casco
