FGM: Construcción

Abajo siguen algunas fotos del proceso de construcción de los sensores finales, y del circuito del magnetómetro. El relato no es completo - no hay tiempo - pero de haber interés puede que después del proyecto complete la historia.

Los sensores

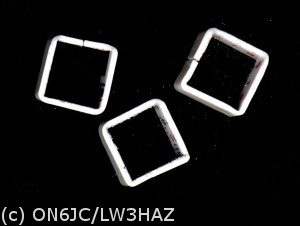

La forma para construir los núcleos es un plástico llamado conmunmente 'plástico de alto impacto'. Este material se deja formar my facilmente con temperatura. Hice primero una forma de madera para conseguir un molde. Intenté utilizar otros plásticos - fueron mucho msa dificil de moldear. (En el marco ecológico: en este caso, fue un calendario del año pasado que proveyó la materia prima)
Ya se aplicó la cinta de acero siliconada, cubierto por una capa de papel autoadhesivo. Aquí se ve como bobinar las bobina excitadoras - utilizando una forma con suficiente alambre para el trabajo, y con mucha paciencia y delicadeza (alambre de 0.12mm!).
Las dos bobinas terminadas. Si desea hacer un magnetómetro de dos ejes, tendrá que bobinas 4 bobinas para obtener una respuesta simétrica. Son 105 vueltas cada bobina (aunque no es critico: el número simplemente sale de la cantidad de vueltas que entran en 15 mm!).
Alrededor de las bobinas, hay que bobinar la bobina captora. Para brindar una forma sobre la cual bobinar, envolví la forma de la imagen anterior en un plástico transparente (fino, pero duro - desarmado de un exhibidor publicitario ;-). Encima de esta forma, van de nuevo 105 vueltas, de 0.12mm. Al terminar, pinté todo con adhesivo transparente.

Construcción del circuito

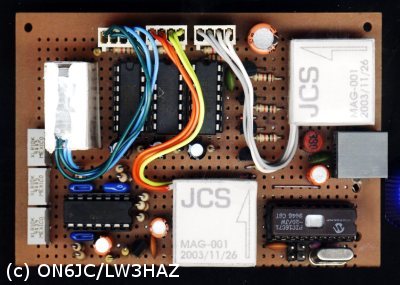

Un lujo: para dar una forma mas profesional a los sensores, los puse en pequeñas cajitas, hechas del mismo plástico transparente, y los llené con sellador. No es ideal - quizás sea mejor utilizar epoxi o poliester para obtener mas rigidéz mecánica.

La ventaja de las cajitas es que resulta facil ubicarlas en la placa, a ángulos rectos.

A la izquierda se encuentran los ajustes de cero - que probablemente se eliminarán, ya que por rediseño no son mas necesarios. A la derecha la ficha RJ-11 gris (teléfono) para conectar alimentación y comunicación por I2C.

Peso completo: 64 gramos!
