Circuitos IV:
Arquitectura de Computadoras
Programa
El programa de la materia está disponible
en formato PDF,
en formato texto, y
en formato Postscript.
Indicaciones para comunicaciones por internet (presentación de
prácticos, preguntas etc), también están disponibles
en formato PDF,
en formato texto, y
en formato Postscript.
Material usado en clases
|
Vínculo
|
Descripción
|
|
DSP
|
Procesadores digitales de señales
|
|
I2C
|
Bus I2C
|
|
Bibliografía
|
Documentos utilizados
|
|
Memoria
|
Memoria de núcleos
|
|
USB
|
Bus de comunicación USB
|
MPLAB
|
Tipo
|
Qué
|
Versión 1
|
|
Programa
|
Proyecto simple compilado con MPLAB
|
mplab
|
ADM9240
El ADM9240 - en contraste con el LM1372 - no tiene entradas
para sensores de temperaturas externas (solo dispone de un sensor
interno). Tiene los siguiente elementos:
- Direcciones
- Tiene entradas A0, y A1, lo que permite poner hasta 4 ADM9240s en
el mismo bus.
- Ventiladores
- Dos entradas para monitorear velocidad de ventiladores.
- Seguridad
- Una entrada digital (CI) para detectar intrusión del gabinete.
- Voltimetros
- Contrastando con otros integrados, el ADM9240 tiene entradas
calibradas para medir 5 entradas.
- Sensores digitales
- Cinco entradas digitales pueden sensar pines de la CPU para determinar
la tensión de alimentación.
- Interrupción
- Como la tarea del integrado es monitorear autónomamente, tiene una
salida de interrupción para avisar de un parámetro fuero de rango.
La hoja de datos está disponible en formato PDF.
|

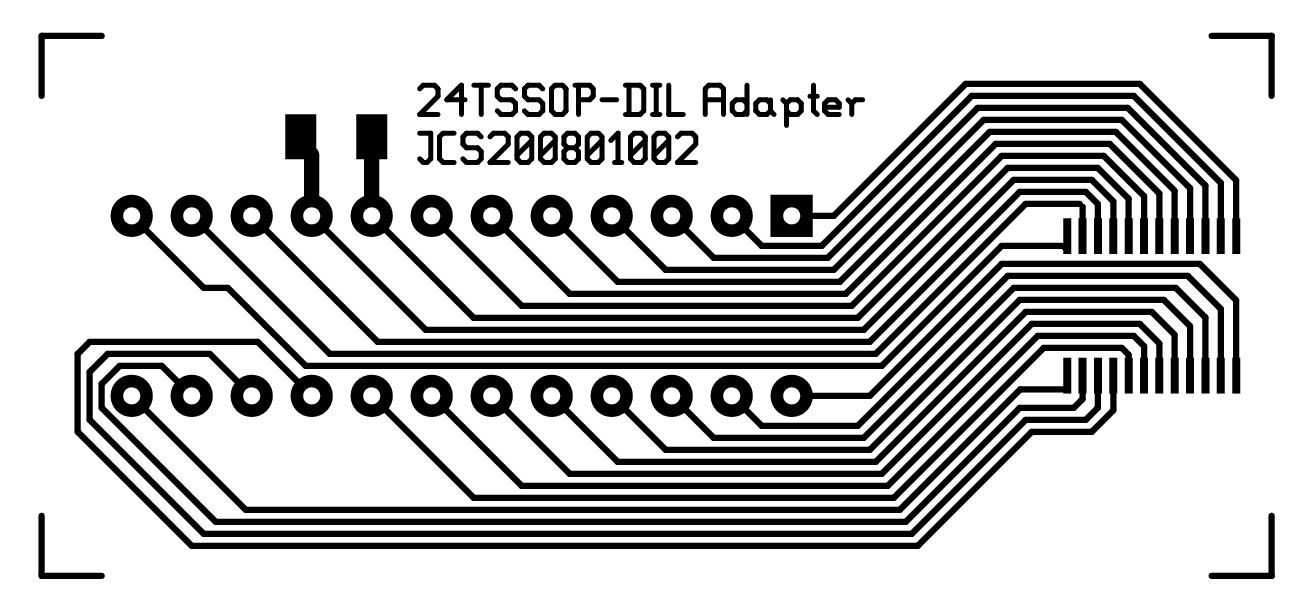

Adaptador de TSSOP (24 pines) a DIL para el ADM9240. El archivo
está disponible en formato PNG (resolución de 600 dpi), y formato Postscript.
Para acortar las conexiones agregué la posibilidad de poner un
capacitor de desacople (montage superficial, 1206) de 100 nF
en el mismo adaptador.
|
